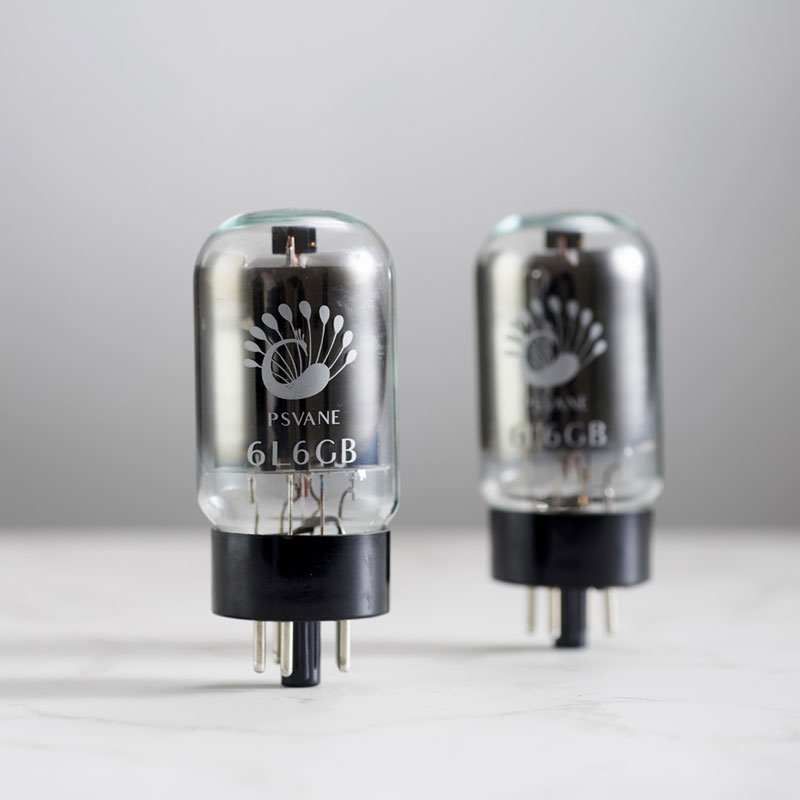

PSVANE 6L6GB Vacuum Tube Replace 5881 6L6G 6CA7 EL34 6P3P 6L6GC 6L6 Electronic Tube Matched Pair

PSVANE 6L6GB Vacuum Tube Replace 5881 6L6G 6CA7 EL34 6P3P 6L6GC 6L6 Electronic Tube Matched Pair

Rating: 5.0  |  0 reviews |  Write a review
Model: Psvane 6L6GB
Shipping Weight: 2Kg Product Quantity: 10 Units in Stock
$0.99USD

Ship to: Shipping Costs :

Add to Cart:

The beam power quadrupole 6L6G series, with its anode limit dissipation power of 19W, is used for Class A1, AB1 and AB2 amplification in audio amplifier. At the same time, these tubes can also be used in electronic voltage stabilizing circuits. These tubes are similar to 5881 and 6L6GC and can be used interchangeably.

The beam power quadrupole 6L6G series, with its anode limit dissipation power of 19W, is used for Class A1, AB1 and AB2 amplification in audio amplifier. At the same time, these tubes can also be used in electronic voltage stabilizing circuits. These tubes are similar to 5881 and 6L6GC and can be used interchangeably.
UH   6.3V
IH   0.9A
Inter electrode capacitance:
Input capacitance 11.5 PF
Output capacitance 9.5 PF
Cross circuit capacitance 0.9 PF
Maximum rating
Tetrode connection tetrode connection
Plate voltage 360 V 275 V
Anode dissipation power 19 W 19 W
Curtain grid voltage 270V-
Curtain grid dissipation power 2.5W-
Voltage between hot wire and cathode ± 180V ± 180V
Grid circuit resistance
0.1 M Ω 0.1 M Ω when fixing bias voltage
0.5 M Ω 0.5 M Ω in case of self bias
Static parameters
Ua                       250 V
Ug2                     250V
-Ug1                     14V
la                         72 mA
Ig2                       6mA
Gm                      6 mA/v
ri                         22.5KΩ
Ug1-g2                  6.2
Pout                    6.5W
Typical operating characteristics
Single tube Class A1 amplification (fixed bias)
U/a (b)                 250V     350V
Ug2                       250V      250V
-Ug1                     14V       18V
Ug1 (pk)               14V      18V
Ia (0)                     72mA      54mA
Ia (max.sig)            79mA      66Ma
Ig2(0)                     5mA      2.5mA
Ig2(max.sig)          7.3mA      7mA
Ri                            22.5 KΩ    33 KΩ
Gm                        6 mA/v     5.2 mA/v
RL                          2.5 KΩ    4.2 KΩ
Pout                      6.5W         10W
Dtot                        10 %         15%
Single tube Class A1 amplification (self biased)
U/a (b)                 250V     300V
Ug2                       250V      200V
Rk                        170 Ω    220Ω
Ug1 (pk)                14V      12.5V
Ia (0)                     75mA      51mA
Ia (max.sig)          78mA      54.5Ma
Ig2(0)                    5.4mA      3.2mA
Ig2(max.sig)           7.2mA      4.6mA
RL                            2.5 KΩ    4.5 KΩ
Pout                         6.5W    6.5W
Dtot                          10 %    11%
Single tube A1 type amplification triode connection
Fixed bias self bias
U/a Ug2 (b)             250V    250V
-Ug1                           20V     Rk=490 Ω
Ug1 (pk)                    20V     20V
Ia + Ig2 (0)                 40mA      40mA
Ia (max.sig)              44mA      42Ma
Ri                                1.7KΩ       -
Gm                              4.7/v         -
RL                               5 KΩ    6 KΩ
Pout                           1.4W    1.3W
Dtot                             5 %      6%
Push pull type A1 amplification
Fixed bias self bias
U/a (b)                 250V     270V            270V
Ug2                        250V     270V            270V
-Ug1                       16V     17.5V          Rk=125 Ω
Ug1 (g1-g1.pk)      32V     35V            28.5V
Ia (0)                       60mA     67mA          67mA
Ia (max.sig)            70mA    77.5mA        72mA
Ig2(0)                      5mA    5.5mA         5.5mA
Ig2(max.sig)             8.0mA    8.5mA      8.5mA
Ri(per ube)         24500Ω    23500Ω    -
Gm (per ube)     5.5mA/V     5.5mA/V   -
RL (a-a)                    5000Ω     5000Ω       -
Dtot                          2%       2%         2%
Pout                         14.5W     17.5W       18.5W
Push pull type AB1 amplification
Fixed bias self bias
U/a (b)                  360V     360V           360V
Ug2                       270V     270V           270V
-Ug1                      22.5V     22.5V          Rk=250 Ω
Ug1 (g1-g1.pk)                45V     45V            40.6V
Ia (0)                      88mA     88mA          88mA
Ia (max.sig)          132mA    140mA        100mA
Ig2(0)                    5mA    5mA         5mA
Ig2(max.sig)         15mA    11mA        17mA
RL (a-a)                 6600Ω     3800Ω      9000Ω
Dtot                      2%       2%         4%
Pout                     26.5W    18W      24.5W
Push pull type AB2 amplification (fixed bias voltage)
U/a (b)                  360V     360V
Ug2                        225V     270V
-Ug1                       18V     22.5V
Ug1 (g1-g1.pk)      52V     72V
Ia (0)                      78mA     88mA
Ia (max.sig)            142mA    205mA
Ig2(0)                       5mA    5mA
Ig2(max.sig)           11mA    16mA
RL (a-a)                   6000Ω     3800Ω
Dtot                        2%       2%
Pout                        31W    47W
